Monitoring & logging

Elke laadrun in Yres laat een spoor achter. De data-plane database (IRIS_DWH) schrijft op drie niveaus weg — per workflow, per pipeline-run en per micro-stap — plus een doorlopend proc-log en een DDL-/permissie-audit. Dit hoofdstuk legt uit welke procedure schrijft, in welke tabellen, en met welke views je het terugleest in de webapp of via een SQL-endpoint (SSMS, Azure Data Studio).

Lees eerst de gegevensstroom

De logging is het beste te begrijpen naast de gegevensstroom (vwExtractor → STAGE → spLoadDWH → spHIS_InsertAndUpdate → HIS → spWriteLoadStatus). Elke stap in die keten schrijft een logregel.

In het kort

Niveau	Geschreven door	Tabel	Granulariteit
Pipeline-run	[Monitoring].[spWriteLoadStatus]	[Monitoring].[LS_Pipeline]	1 rij per run (bij Start workflow / Start load)
Micro-stap	[Monitoring].[spWriteLoadStatus]	[Monitoring].[LS_Trans]	1 rij per stap (altijd)
Tabel-load (status)	[LoadManagement].[spPrepareWorkload] (PLANNED/SKIPPED) → [Monitoring].[spWriteLoadStatus] (RUNNING/SUCCEEDED/FAILED)	[LoadManagement].[LoadLog]	duurzame status per tabel-load
Proc-/app-log	[Config].[spWriteMessage] / Warning / Error / Log	[Config].[ProcessLog]	berichten en fouten per stored procedure
DDL-/permissie-audit	databasetriggers	[Config].[EventLog]	object- en rechtenwijzigingen

Lezen doe je via de monitoringviews — vooral vwLoads (de per-pipeline laadtijdlijn) en vwMonitor (breder: ook gematerialiseerde views en Power BI-refreshes).

vwLoadMonitor bestaat niet

Er bestaat geen view [Monitoring].[vwLoadMonitor]. Gebruik in plaats daarvan vwLoads (pipeline-tijdlijn) of vwMonitor (breder).

Vóór de start: PLANNED en SKIPPED

spWriteLoadStatus (hieronder) zet een tabel-load pas op RUNNING zodra ADF hem daadwerkelijk oppakt. Vóór dat moment doorloopt de LoadLog-rij twee statussen die niet door spWriteLoadStatus maar door [LoadManagement].[spPrepareWorkload] worden gezet — in de Lookup-stap "Get tables" van Dynamic Workflow YRES, vóórdat vwExtractor/fxExtractor de werklijst teruggeeft (zie gegevensstroom, stap 3):

• PLANNED — er is (nog) geen andere PLANNED- of RUNNING-rij voor dezelfde Source/SourceSchema/SourceTable. Deze rij wordt écht meegenomen: spPrepareWorkload bouwt aan het eind dynamisch een SELECT die alleen LoadLog-rijen met LoadStatus = 'PLANNED' voor deze WorkFlow teruggeeft aan de ForEach-lus.
• SKIPPED — spPrepareWorkload vond (via fxExtractor, dat linkt met vwLatestLoad beperkt tot LoadStatus IN ('PLANNED','RUNNING')) al een niet-afgeronde load voor precies diezelfde tabel. Er wordt toch een LoadLog-rij weggeschreven — voor traceerbaarheid, "deze aanvraag is binnengekomen" — maar meteen met status SKIPPED, en die rij komt niet terug in de ForEach-lus.

Dit is de non-concurrency-vergrendeling: zonder deze check zou een tweede trigger (of een overlappende handmatige run) dezelfde tabel nóg een keer inplannen terwijl de vorige load nog bezig is. [LoadManagement].[vwLatestLoad] sluit SKIPPED-rijen expliciet uit bij het bepalen van "de laatste load" per tabel, zodat een overgeslagen duplicaat de echte (nog lopende of al afgeronde) load niet verbergt in de monitoringschermen of in vwMonitor.

SKIPPED is geen fout

Een SKIPPED-rij betekent niet dat er iets misging — hij betekent dat dezelfde tabel al ergens anders in de wachtrij stond of aan het laden was toen deze aanvraag binnenkwam (bijvoorbeeld twee triggers die elkaar overlappen). De Monitoring-pagina behandelt zo'n rij niet als storing.

De centrale logger: spWriteLoadStatus

[Monitoring].[spWriteLoadStatus] is het hart van de monitoring. De ADF-workflow roept hem op vaste punten aan — bij Start workflow, per tabel bij Start load en End load, en bij End Workflow — en hij doet drie dingen tegelijk:

1. LS_Pipeline — bij @Step IN ('Start workflow','Start load') wordt één rij per run weggeschreven.
2. LS_Trans — bij elke aanroep wordt één rij weggeschreven (de hoogvolume-stappentijdlijn).
3. LoadLog — de duurzame status per tabel-load wordt omgezet: bij Start op RUNNING, bij @Status IN ('Success','Succeeded') op SUCCEEDED, en bij @Status IN ('Failed','Fail','Error') op FAILED (waarbij @Log aan LoadLog.Error wordt toegevoegd).

Parameters

De procedure heeft 16 parameters (alle behalve @PipelineID optioneel):

Parameter	Type	Rol
@PipelineID	NVARCHAR(255)	Run-identifier. 'UNKNOWN' → wordt opgelost uit LS_Pipeline (laatste 24 u, op Target + LoadType).
@Process	NVARCHAR(255)	Bijv. Workflow of load.
@Step	NVARCHAR(255)	Stapnaam (bepaalt of LS_Pipeline wordt geschreven).
@Status	NVARCHAR(255)	Bepaalt de LoadLog-status en of er een fout wordt opgeworpen.
@Rows	BIGINT	Aantal verwerkte rijen voor deze stap.
@WorkflowID	NVARCHAR(255)	Workflow-identifier. NULL → wordt afgeleid uit recente runs.
@PipelineName	NVARCHAR(255)	Naam van de ADF-pipeline.
@Started_by	NVARCHAR(255)	Wie/wat de run startte (trigger, gebruiker, webapp).
@Target	NVARCHAR(255)	Doel (geconcateneerde target-naam).
@Source_system	NVARCHAR(255)	Bronsysteem.
@Table	NVARCHAR(255)	Brontabel.
@Schema	NVARCHAR(255)	Bronschema.
@LoadType	NVARCHAR(255)	Laadtype van deze run (FULL, DELTA, …).
@LatestRecord	NVARCHAR(255)	Hoogste deltawaarde van deze run (het watermerk voor DELTA-achtige laadtypes).
@ETL_Date	DATETIME	Laadtijdstempel.
@Log	NVARCHAR(MAX)	Vrije logtekst; standaard 'No details provided'. Bij fouten de foutmelding.

@LatestRecord, niet "LapageRecord"

In oudere wiki-extracties stond deze parameter als @LapageRecord. Dat is een OCR-fout: de parameter heet @LatestRecord. Hetzelfde geldt voor de kolommen LatestRecord, LatestRuntime en [LatestLoad] in de views en logtabellen.

Robuustheid

spWriteLoadStatus is gehard zodat monitoring nooit een laadrun breekt:

• Alle bookkeeping-writes zitten in een TRY/CATCH en zijn best-effort — een mislukte logregel mag de aanroepende load niet stoppen. Bij een interne fout schrijft de procedure een gewaakte broodkruimel onder de stap 'spWriteLoadStatus logging error'.
• De bewuste RAISERROR voor @Status IN ('Failed','Fail','Error') staat buiten de TRY, zodat echte laadfouten altijd doorkomen naar ADF (en dus zichtbaar worden in de pipeline-run).

De logtabellen

De views hieronder zijn afgeleid van vijf ruwe tabellen. Je kunt ze ook direct bevragen via een SQL-endpoint, maar voor dagelijks gebruik zijn de views (en de webapp) handiger.

[Monitoring].[LS_Pipeline] — één rij per run

Kolommen: WorkflowID, PipelineID, PipelineName, Process, Source_system, Target, DateTime DATETIME2, Started_by, Schema, Table, LoadType, CopiedRows BIGINT, LatestRecord DATETIME2, ETLDate DATETIME2.

[Monitoring].[LS_Trans] — één rij per micro-stap

Kolommen: PipelineID, Rows BIGINT, Step, DateTime DATETIME2, Status, Process, log NVARCHAR(MAX). Dit is de hoogvolume-tijdlijn die de pivotviews (vwLoads, vwMonitor, vwWorkflow) verdichten tot per-stap-runtimes.

[LoadManagement].[LoadLog] — duurzame status per tabel-load

RowId IDENTITY, Source, SourceSchema, SourceTable, TargetTable, SourceType, TriggerName, LoadType, Script, LoadName, WorkFlow, Pipeline, PlannedAt, StartedAt, FinishedAt, LoadStatus, Error, …. Dit is de status-ruggengraat: spWriteLoadStatus zet hier RUNNING → SUCCEEDED/FAILED, en vwMonitor joint hierop.

[Config].[ProcessLog] — proc-/app-log

Het volledige berichtenlog per stored procedure: processID, logID, timestamp, callSource, appUser, spName, spStep, returnCode, message1-4, dbUser, dbServer, dbName, dbRequest, en bij fouten errorLine, errorMessage, errorNumber, errorPrecedure, errorSeverity, errorState.

errorPrecedure is geen typefout van deze wiki

De kolom heet letterlijk errorPrecedure (zonder de tweede o) — zo staat hij in zowel ProcessLog als de procedure spWriteError. We nemen de naam bewust onveranderd over.

De vier schrijvers ([Config].[spWriteMessage], spWriteWarning, spWriteError, spWriteLog) delen hetzelfde 10-parameterblok en schrijven allemaal naar ProcessLog. Een INSTEAD OF DELETE,UPDATE-trigger blokkeert wijzigen/verwijderen tenzij de instelling AllowSettingsUpdates aanstaat.

[Config].[EventLog] — DDL-/permissie-audit

Object- en rechtenwijzigingen: EventType, ObjectType, TimeStamp, ServerName, DatabaseName, SchemaName, ObjectName, script, fullCommand XML, ChangedBy, …. Dit is de bron van vwAccessManagement, vwUserManagement en vwObjectAlterations.

Retentie van de logtabellen

Vanaf v1.56

Het retentiebeleid hieronder is onderdeel van v1.56 (in test). Oudere versies hebben geen opschoonmechanisme: de logtabellen groeien daar onbegrensd.

De logtabellen groeien met elke run (LS_Trans schrijft ~12 regels per merge-pagina; LoadLog één rij per tabel per workflow-run). Zonder opschoning wordt alles wat monitoring aanraakt — de planningsview vwExtractor, vwMonitor, de monitorschermen — sluipend trager. Daarom is er een instelbaar retentiebeleid per tabel:

• [Monitoring].[RetentionPolicy] — één rij per logtabel met RetentionDays (minimaal 7) en een Active-schakelaar. Standaardwaarden worden bij de deploy geseed (alleen als de rij nog niet bestaat, dus eigen aanpassingen blijven staan): LS_Trans en ProcessLog 90 dagen, LS_Pipeline en AdfLoadMonitor 180 dagen, LoadLog en DeletedLoads 365 dagen.
• [Maintenance].[spApplyRetentionPolicy] — de opschoonprocedure. Verwijdert in batches alles ouder dan de bewaartermijn, maar bewaakt de integriteit van de monitoring: de laatste run per tabel-load (waar vwLatestLoad en vwExtractor op leunen), alle PLANNED/RUNNING-loads en de detailregels van die beschermde runs blijven áltijd staan, ongeacht de ingestelde dagen. Alleen tabellen waarvoor een expliciete opschoonregel bestaat worden geraakt.
• ADF-pipeline Maintenance Retention YRES — draait de procedure gepland via de trigger Retention (wekelijks, zondag 03:00). De trigger wordt uitgeleverd in gestopte staat en moet per omgeving worden aangezet. De pipeline-parameter DryRun = true geeft een simulatie: per tabel het aantal rijen dat verwijderd zóu worden, zonder iets te verwijderen.

Elke run logt zijn samenvatting (per tabel: verwijderde rijen + toelichting) in LS_Trans met Process = 'Maintenance'.

De monitoringviews

View	Niveau	Gebruik
[Monitoring].[vwLoads]	per pipeline-run	De canonieke laadtijdlijn. Pivot van LS_Trans over de stappen (Start load → upsert HIS → End load), met per-stap-runtime, rijtellingen (Copied/Delta/New/Deleted), de [LatestLoad]-vlag en ADF-deeplinks.
[Monitoring].[vwMonitor]	breder	Draait op LoadLog en voegt twee extra bronnen toe via UNION: gematerialiseerde views (Materialize Views) en Power BI-refreshes (Refresh_PBI). Basis voor fxGetTableLoads en vwUsedTables.
[Monitoring].[vwWorkflow]	per workflow	Pivot van LS_Trans (Process = Workflow) over de workflow-stappen, gejoind met LS_Pipeline.
[Monitoring].[vwUsedTables]	per tabel	De laatste load + status per gebruikte tabel (LatestLoad = de [ETL Date], LatestStatus = de status).
[Monitoring].[vwAccessManagement]	audit	Eén rij per Grantee × Permission uit EventLog (GRANT/DENY/REVOKE).
[Monitoring].[vwUserManagement]	audit	Gebruiker-/rol-lifecycle-events.
[Monitoring].[vwObjectAlterations]	audit	DDL-wijzigingen door echte gebruikers (exclusief ADF/Unknown).
[Config].[vwUserlog] / [Config].[vwUserLogJSON]	proc-log	Leesbare weergave van ProcessLog (de tweede als JSON voor de webapp).

Vuistregel

vwLoads voor de vraag "hoe verliep deze pipeline-run, stap voor stap?". vwMonitor voor het bredere overzicht inclusief view-materialisatie en PBI-refreshes. Voor proc-niveau-berichten en fouten: vwUserlog (of de DWH logs-pagina in de webapp).

Terugkijken in de webapp

Load management → Monitoring

De Monitoring-pagina (/loadmanagement/monitoring) toont per target de laadstatus, de afzonderlijke runs en — bij een fout — de stappen. Onderliggend leest hij vwLoads/vwMonitor en de LS_Trans-tabel.

De Monitoring-pagina: kies links een target, bekijk rechts de runs en open per run de stappen.

1. Targets-boom — Source / Schema / Table met per regel de laaddatum, status (SUCCEEDED / RUNNING / FAILED) en een status-rollup per bron.
2. Geselecteerde target — naam plus een samenvatting van grootte (tabel + index) en aantal records.
3. Reset table — zet de tabel terug (bevestiging vereist). Zie ook rollback & reset.
4. Runs-grid — per run: Status, DateTime, Load type, Runtime, Copied / New / Delta rijen. Een mislukte run toont een rood info-icoon.
5. Per-run-acties — het info-icoon opent de stappen-modal; het klok-icoon start een rollback van die run.
6. Stappen-modal — de stappen van de run uit [Monitoring].[LS_Trans] (Step / DateTime / Status / Log / Rows) met een Link to ADF. Bij een FAILED-run verschijnen de foutmelding en de ADF-link boven het grid.

Admin → DWH logs

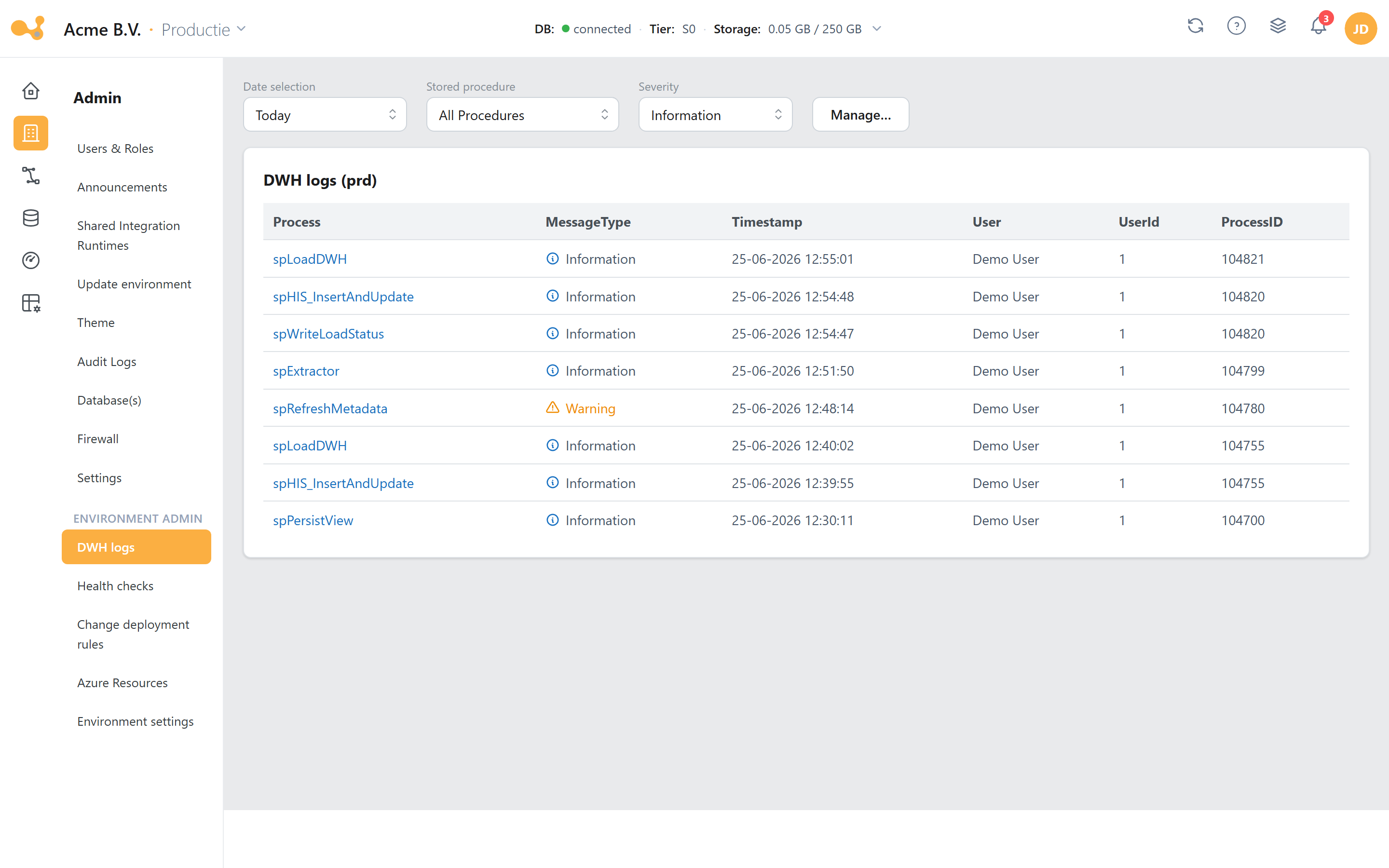

De DWH logs-pagina (/admin/dwhlogs) toont de stap-voor-stap-acties van stored procedures uit [Config].[ProcessLog] — handig om te zien wélke procedure faalde en met welke melding.

De DWH logs-pagina leest Config.ProcessLog; filter op datum, procedure en log-level, en open per regel de stappen.

1. Datumfilter — beperk de logregels tot een datumbereik.
2. Proc- en log-levelfilters — filter op een specifieke procedure en op niveau (Information / Warning / Error), met een "equal and worse"-optie.
3. Clear count — reset de foutteller (badge).
4. Info — opent de stappen-modal voor die logregel.
5. Mislukte stap + ADF-link — de modal toont de stappen en de foutmelding; bij laadfouten kun je doorklikken naar ADF.

DWH logs niet op elke omgeving

De DWH logs-pagina is gebonden aan een omgeving (bijv. Productie) en is niet beschikbaar op Development.

Een mislukte load onderzoeken

Volg deze stappen wanneer een load faalt:

1. Open Load management → Monitoring en selecteer het betreffende target in de Targets-boom (de FAILED-status is rood gemarkeerd).
2. Klik in het runs-grid op het info-icoon van de mislukte run om de stappen-modal te openen. Daar zie je welke stap faalde (bijv. Load DWH / spHIS_InsertAndUpdate) plus de foutmelding en de Link to ADF.
3. Gebruik de ADF-link om de onderliggende pipeline-run in Azure Data Factory te openen voor het volledige foutspoor.
4. Voor proc-niveau-detail: open Admin → DWH logs, filter op de betrokken procedure en op log-level Error, en open de stappen-modal voor de exacte melding.
5. Los de oorzaak op (bijv. een timeout → schaal de databasetier op of verklein PageSize) en start de load opnieuw via Run pipelines.

Direct via SQL

Hetzelfde is via een SQL-endpoint op te vragen: SELECT * FROM [Monitoring].[vwLoads] WHERE [Status] = 'FAILED' ORDER BY [DateTime] DESC voor de mislukte runs, en SELECT * FROM [Config].[vwUserlog] WHERE MessageType = 8 voor de bijbehorende foutmeldingen.

Verder lezen

• Logs & views — alle logtabellen en views met hun volledige output-kolommen.
• SQL Interaction — de catalogus van procedures, functions en views.
• Gegevensstroom — de laadketen waar deze logregels uit voortkomen.
• Historie & SCD2 en Laadtypes — wat de rijtellingen (New / Delta / Closed) betekenen.
• Troubleshooting — veelvoorkomende fouten en oplossingen.
