Gegevensstroom

Deze pagina beschrijft hoe Yres één load uitvoert: van het moment dat een pipeline start tot het moment dat de data gehistoriseerd in het datawarehouse staat. Het is de rode draad onder alle andere concepten — wie deze stroom begrijpt, begrijpt waarom een load type doet wat het doet en waar monitoring zijn cijfers vandaan haalt.

Het kernidee: metadata stuurt, code is generiek​

Niets over de tabellen van een specifieke klant is hardcoded in ADF of in SQL. De databank publiceert via één view "hier is elke tabel die geladen moet worden, met al zijn parameters"; ADF leest die view, waaiert uit, kopieert bytes naar de stagingtabel en roept SQL terug aan om de echte merge te doen.

Een bron toevoegen = metadata-rijen invoegen, geen pipeline schrijven.

  • De contract-view is [LoadManagement].[vwExtractor]. Die is een one-liner pass-through: SELECT * FROM [LoadManagement].[fxExtractor](NULL,NULL).
  • Alle logica zit dus in de table-valued functie [LoadManagement].[fxExtractor] ((@LoadFilter, @LoadType) — slechts twee parameters). Elke rij die fxExtractor teruggeeft is één tabel om te laden, met alle parameters die ADF stroomafwaarts doorgeeft: het load type, het kant-en-klare DeltaScript, de doel-schemanamen, file-/parse-opties en de paginatie-instellingen.
Onthoud

ADF is een generieke executor. De load-logica leeft volledig in SQL. ADF verplaatst alleen bytes naar STAGE.<Target> en roept dan een stored procedure aan.

De stroom in één oogopslag​

De gezaghebbende orchestrator is de pipeline Dynamic Workflow YRES (op oudere versies heet die nog Dynamic Workflow IRIS). Hij krijgt parameters mee — Source, Schema, Table, LoadType, RunningTier, RevertToTier — en doorloopt de volgende stappen.

 Trigger / handmatige run / web-app-aanroep
   params: Source, Schema, Table, LoadType, RunningTier, RevertToTier
        │
        ▼
 Dynamic Workflow YRES
   1. WLS Start workflow        →  [Monitoring].[spWriteLoadStatus]        (start loggen)
   2. (optioneel) DB opschalen  →  [Config].[spSetDatabaseServiceTier]     (alleen als een tier is meegegeven)
   3. Get tables (Lookup)       →  [LoadManagement].[spPrepareWorkload]
                                       └→ vwExtractor → fxExtractor         (welke tabellen + parameters?)
   4. ForEach "Load data"  (parallel, batchCount 5)  — per tabel:
        ├─ Orchestration - Hub  →  Orchestration - Switch 1 (switch op Source)
        │        └→ Dynamic Pipeline YRES - <Source>
        │              bron → Copy → STAGE.<Target>     (ADF verplaatst alleen bytes)
        ├─ Load DWH             →  [LoadManagement].[spLoadDWH]
        │        └→ [LoadManagement].[spHIS_InsertAndUpdate]   (STAGE → HIS, SCD2-merge)
        ├─ Load DL (optioneel)  →  Copy STAGE → Parquet in de Data Lake
        ├─ STAGE truncaten      →  [LoadManagement].[spSTAGE_TruncateTable] (overgeslagen bij keepStage=1)
        └─ WLS End load         →  [Monitoring].[spWriteLoadStatus]         (status per stap)
   5. Materialize Views         →  [LoadManagement].[spMaterializeViews]
   6. (optioneel) DB terugschalen
   7. WLS End Workflow          →  [Monitoring].[spWriteLoadStatus]         (afsluiten + reconciliëren)

Stap voor stap​

  1. Start van de workflow. WLS Start workflow roept [Monitoring].[spWriteLoadStatus] aan. Dat opent een rij in Monitoring.LS_Pipeline (één rij per run) en logt de eerste stap in Monitoring.LS_Trans (één rij per stap).
  2. Optioneel opschalen. Als de run een hogere service tier meekrijgt, schaalt [Config].[spSetDatabaseServiceTier] de Azure SQL-database tijdelijk op voor zwaarder werk.
  3. Werklijst ophalen. Een Lookup roept [LoadManagement].[spPrepareWorkload] aan, die via vwExtractor → fxExtractor de lijst van te laden tabellen teruggeeft. Elke rij draagt alle laadparameters.
  4. Per tabel laden (ForEach). De ForEach-activiteit "Load data" draait parallel (batchCount 5). Per tabel gebeurt het volgende:
    • Bron → STAGE. Orchestration - Hub → Orchestration - Switch 1 schakelt op de waarde van Source en start de juiste bronpipeline Dynamic Pipeline YRES - <Source>. Die voert één Copy-activiteit uit die de brondata letterlijk kopieert naar STAGE.<Target>, met een ETL_Date-kolom erbij. ADF verplaatst hier alleen bytes.
    • STAGE → HIS. Load DWH roept [LoadManagement].[spLoadDWH] aan, een dunne pass-through naar [LoadManagement].[spHIS_InsertAndUpdate]. Deze procedure doet de echte, set-based SCD2-merge van STAGE naar de history-laag (zie SCD2 & hashing hieronder).
    • Optioneel naar de Data Lake. Load DL kopieert STAGE als Parquet naar Azure Data Lake Gen2 (alleen als het doel ook een Data-Lake-platform heeft).
    • STAGE opruimen. [LoadManagement].[spSTAGE_TruncateTable] leegt de stagingtabel — tenzij keepStage=1 voor die tabel staat, dan blijft STAGE bewaard.
    • Status loggen. WLS End load schrijft via spWriteLoadStatus de status (RUNNING / SUCCEEDED / FAILED) en de rij-aantallen per stap weg.
  5. Views materialiseren. Na alle tabellen draait [LoadManagement].[spMaterializeViews] om persisted/reporting-views bij te werken.
  6. Optioneel terugschalen. Als er was opgeschaald, zet Set DB Tier Back de database terug op de basistier.
  7. Afsluiten. WLS End Workflow sluit de run af, reconcilieert eventuele achtergebleven statussen en schrijft de eindstatus weg.
ADF verplaatst bytes, SQL doet de load

De enige plek waar Yres data daadwerkelijk verplaatst is de ADF Copy-activiteit (bron → STAGE, en optioneel STAGE → Parquet). Alle logica — wat nieuw is, wat gewijzigd is, wat afgesloten moet worden, hoe historie wordt opgebouwd — zit in de SQL-procedure spHIS_InsertAndUpdate. Dat is de strakke scheiding tussen orkestratie en logica.

SCD2: de historie-laag​

spLoadDWH is een pure pass-through naar spHIS_InsertAndUpdate (de oude aanroep van spUpdateETL_EndDate staat uitgecommentarieerd — het afsluiten van versies gebeurt nu binnen spHIS_InsertAndUpdate zelf). Wat de merge precies doet hangt af van het load type, maar het mechanisme is voor alle types hetzelfde SCD2-model (Slowly Changing Dimension type 2):

  • Op STAGE staan twee persisted computed columns, KeyHash en RowHash (varbinary(66), via HASHBYTES('SHA2_512', …)). KeyHash is berekend over de sleutelkolommen, RowHash over de wijzigingsgevoelige kolommen.
  • De match-join is STAGE.Keyhash = HIS.Keyhash AND HIS.isCurrent = 1; een rij is gewijzigd als bovendien STAGE.Rowhash <> HIS.Rowhash. Een kolom met Rowhash = 0 telt niet mee in de wijzigingsdetectie.
  • Elke history-rij krijgt ETL_Date (laadtijdstip) en ETL_EndDate. Een open (actuele) versie heeft de sentinel '2999-01-01 00:00:00' en IsCurrent = 1. Wordt een rij gewijzigd, dan wordt de oude versie afgesloten (IsCurrent = 0, ETL_EndDate = het nieuwe ETL_Date) en komt er een nieuwe actuele versie bij.
FULL behoudt historie

FULL is een history-bewarende SCD2-upsert: nieuwe records worden ingevoegd, gewijzigde records krijgen een nieuwe versie (de oude wordt afgesloten), en records die in deze batch ontbreken blijven gewoon open staan. Alleen OVERWRITE wist historie (truncate van HIS); RELOAD sluit de oude generatie af maar behoudt die als historie. Zie Load types voor de volledige tabel.

Varianten van de workflow​

PipelineWanneer
Dynamic Workflow YRESStandaard: ontdekt via vwExtractor welke tabellen te laden zijn en laadt ze in een ForEach-lus.
Direct Workflow YRESLaadt één specifiek doel, zonder de ontdekkings-lus.
Dynamic Archiving Workflow YRESArchivering: kopieert oude historie geverifieerd naar Parquet en schoont daarna op, gestuurd door het ArchivingScript op vwExtractor.
Code-eigenaardigheid

In Orchestration - Switch 1 verwijst de Oracle-case naar de pipeline Dynamic Pipeline YRES - MySql — Oracle wordt dus via de MySql-ingestiepipeline afgehandeld.

Waar je de stroom terugziet​

Elke ADF-stap roept spWriteLoadStatus aan, dat in drie tabellen logt:

  • Monitoring.LS_Pipeline — één rij per run.
  • Monitoring.LS_Trans — één rij per stap (status + rij-aantallen + log).
  • LoadManagement.LoadLog — één duurzame rij per tabel-load (status, start/eind, config-snapshot).

Voor analyse zijn er monitoring-views: vwLoads (tijdlijn per pipeline) en vwMonitor (breder, inclusief view-materialisatie en Power BI-refresh). De systeemchecks staan in [Maintenance].[vwYresChecks] (de bronfile heet nog vwIrisChecks.sql).

In de frontend zie je dit terug op het scherm Load management → Monitoring:

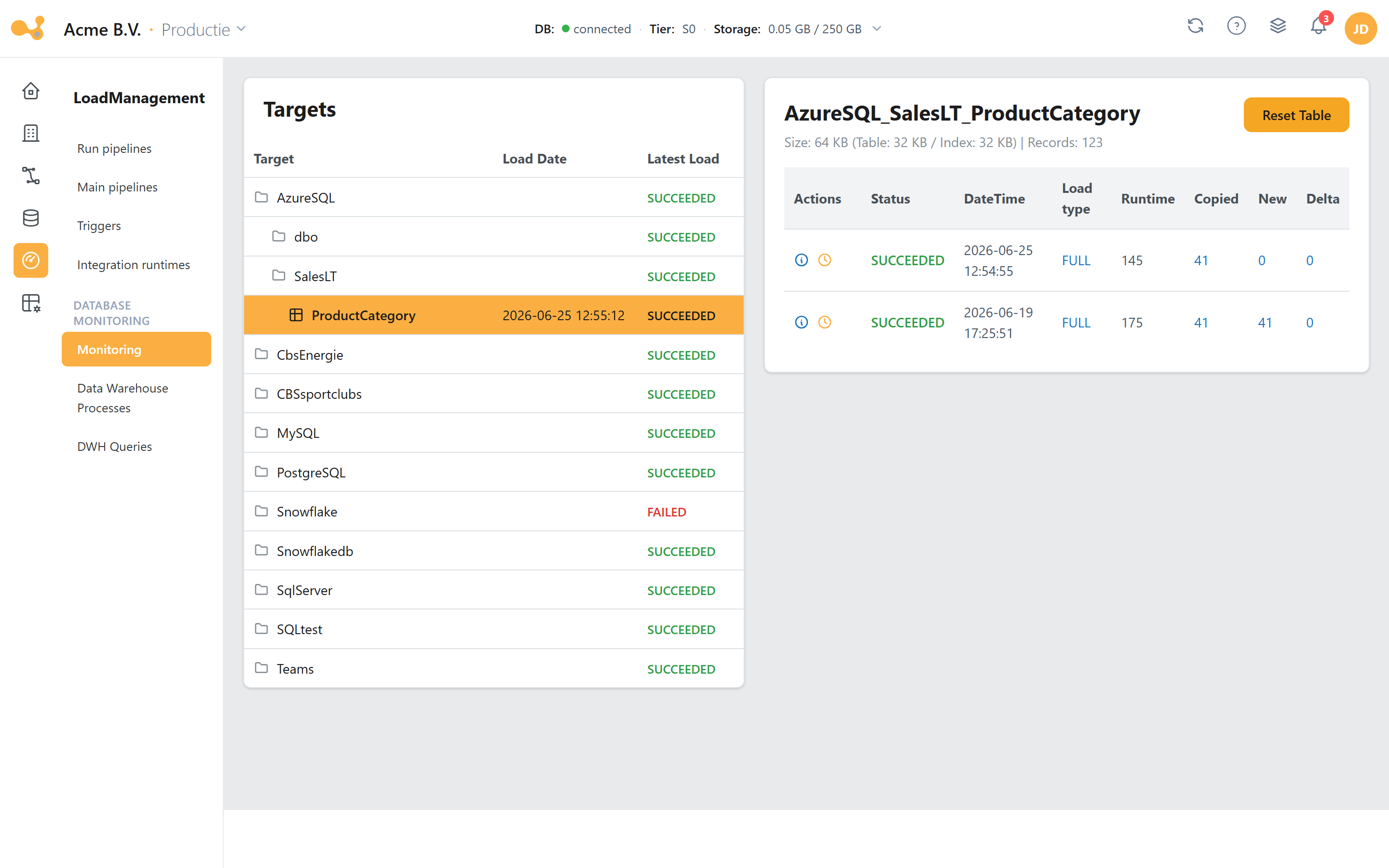

Yres Monitoring-scherm met targets-tree links, runs-grid in het midden en een steps-modal onderaan

Het Monitoring-scherm leest direct uit Monitoring.LS_Trans; bij een mislukte run verschijnen de foutmelding en een link naar de ADF-run boven het overzicht.

  1. Targets-tree — Source / Schema / Table met een status-rollup per niveau.
  2. Geselecteerd doel met een samenvatting van grootte en aantal records.
  3. Reset table — zet de tabel terug (met bevestiging).
  4. Runs-grid — per run: Status, DateTime, Load type, Runtime, Copied, New en Delta.
  5. Per-run-acties — het info-icoon opent de stappen-modal; het klok-icoon start een rollback.
  6. Stappen-modal — Step / DateTime / Status / Log / Rows per stap binnen de run.
